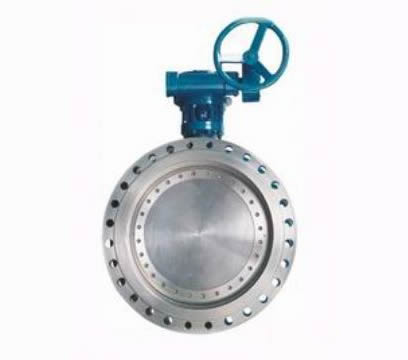

硬密封法蘭不銹鋼蝶閥

發布日期:[2014-11-13]　點擊數：

產品詳情：

產品編號：硬密封法蘭不銹鋼蝶閥

硬密封法蘭不銹鋼蝶閥

材質	不銹鋼	連接形式	法蘭
結構形式	垂直板式	適用介質	水
壓力環境	常壓	工作溫度	常溫
標準	國標	流動方向	單向
驅動方式	手動	零部件及配件	定位器
用途	截止	類型(通道位置)	直通式

主要連接尺寸

公稱通徑（DN）	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa				1.6MPa
	L	H	H1	D	D1	D2	n-φd	D	D1	D2	n-φd
50	108	245	130	165	125	99	4-18	165	125	99	4-18
65	112	265	210	185	145	118	4-18	185	145	118	4-18
80	114	350	233	200	160	132	8-18	200	160	132	8-18
100	127	380	234	220	180	156	8-18	220	180	156	8-18
125	140	410	244	250	210	184	8-22	250	210	184	8-18
150	140	490	252	285	240	211	8-22	285	240	211	8-22
200	152	560	275	340	295	266	12-22	340	295	266	12-22
250	165	620	297	395	350	119	12-22	405	355	319	12-26
300	178	573	335	445	400	370	16-22	460	410	370	12-26
350	190	620	365	505	460	429	16-26	520	470	429	16-26
400	216	695	405	565	515	480	20-26	580	525	480	16-30
450	222	745	443	615	565	530	20-26	640	585	548	20-30
500	229	820	508	670	620	582	20-30	715	650	609	20-33
600	267	975	542	780	725	682	20-30	840	770	720	20-36
700	292	1015	637	895	840	794	24-30	910	840	794	24-36
800	318	1178	749	1015	950	901	24-33	1025	950	901	24-39
900	330	1320	805	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	1805	1143	1230	1160	1112	28-36	1255	1170	1112	28-42

注：可根據ANSI、JIS、DIN標準及非標尺寸生產。

公稱通徑 DN/mm	尺寸/mm(2.5MPa)
公稱通徑 DN/mm	L	D	D1	D2	b	D0	H	H0	L1	L2	Z-φd
40	106	150	110	85	18	157	72.5	375	194	186	4-18
50	108	165	125	100	20	157	80	405	194	186	4-18
65	112	185	145	120	22	157	90	420	194	186	8-18
80	114	200	160	135	22	157	97.5	445	194	186	8-18
100	127	235	190	160	24	157	115	485	194	186	8-23
125	140	275	220	188	26	205	135	560	268	252	8-25
150	140	305	250	218	28	205	198	632	268	252	8-25
200	152	365	310	278	30	235	236	754	306	300	12-25
250	165	430	370	332	32	235	276	784	306	300	12-30
300	178	490	430	390	34	296	308	924	416	400	16-30
350	190	555	490	448	38	296	340	990	416	400	16-34
400	216	615	550	505	40	400	374	1058	475	420	20-34
450	222	665	600	555	42	400	384	1210	475	420	20-34
500	229	735	660	610	44	400	448	1295	475	420	20-41
600	267	845	770	718	46	440	490	1468	592	565	20-41
700	292	960	875	815	50	440	542	1565	592	565	24-48
800	318	1075	990	930	54	440	607	1692	592	565	24-48
900	330	1185	1090	1025	58	440	665	1816	592	565	28-54
1000	410	1310	1210	1140	62	500	731	1974	640	526	28-58
1200	470	1530	1420	1350	66	500	842	2282	640	526	32-58
1400	530	1755	1640	1560	70	500	964	2532	640	526	36-65

D343	H	-40（P、I、R、V）
	F

公稱通徑 DN/mm	尺寸/mm(4.0MPa)
公稱通徑 DN/mm	L	D	D1	X(凸)	Y(凹)	b	D0	H	H0	L1	L2	Z-φd
40	140	150	110	85	76	18	157	72.5	375	194	186	4-18
50	150	165	125	100	88	20	157	80	405	194	186	4-18
65	170	185	145	120	110	22	157	90	420	194	186	8-18
80	180	200	160	135	121	22	157	97.5	445	194	186	8-18
100	190	235	190	160	150	24	157	115	485	194	186	8-23
125	200	275	220	188	176	26	205	135	560	268	252	8-26
150	210	305	250	218	204	28	205	198	632	268	252	8-26
200	230	380	320	282	260	34	235	246	774	306	300	12-30
250	250	450	385	345	313	38	235	290	812	306	300	12-34
300	270	515	450	408	364	42	296	312	954	416	400	16-34
350	290	575	510	465	422	46	296	352	1015	416	400	16-34
400	310	660	585	535	474	50	400	392	1098	475	420	16-41
450	330	685	610	560	524	50	400	412	1236	475	420	20-41
500	350	760	670	612	576	52	440	461	1322	592	565	20-48
600	390	895	795	730	678	60	440	516	1519	592	565	20-54
700	430	1000	900	835	768	66	440	562	1607	592	565	24-54
800	470	1140	1030	960	876	70	500	642	1757	640	526	24-58
